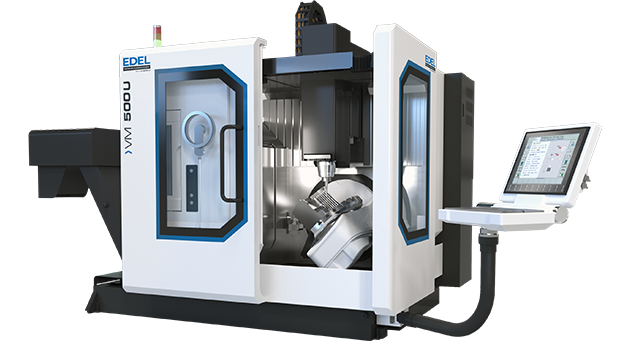

VM 500 U

Highlights:

  • VM 500 U: Steigern Sie Ihre Produktivität!
  • Ohne Abstriche: Vollwertige 5-Achs-Simultanbearbeitung!
  • Kraftvoller: max. Tischbeladung: 250 kg!
  • Größer: 450 mm Z-Verfahrweg!
  • Flexibler: Werkzeugwechsler mit 40 Plätzen
  • Schneller: 18.000 min-1 und 130 Nm (40% ED)

Die VM 500 U zeichnet sich durch ihre Flexibilität und Kompaktheit aus. Vollwertige 5-Achs-Simultanbearbeitung wird durch den NC-Schwenkrundtisch mit direktem Wegmesssystem ermöglicht. Aufgrund zahlreicher Spezifikationsmöglichkeiten können wir die Maschine ganz nach Ihren Wünschen und Anforderungen konfigurieren.

VM 500 U
NC-Schwenkrundtisch -5° bis + 110°
Max. Tischbeladung 250 kg
Aufspannfläche ⌀ 630 x 500 mm
Verfahrweg X / Y / Z 500 / 450 / 450 mm
Eilgang X / Y / Z 30 m/min
Spindeldrehzahl 18.000 min⁻¹
Drehmoment 100 / 130 Nm (100% / 40% ED)
Leistung 21 / 27 kW (100% / 40% ED)
Anzahl Werkzeugplätze 40

Höchste Qualität

Von Achsantrieb bis Zentralschmierung.

Bei der Auswahl unserer Komponenten achten wir auf größtmögliche Qualität und Langlebigkeit.

Unser Hauptanliegen ist es, die Produktivität unserer Kunden zu erhöhen und jederzeit aufrecht zu erhalten. Daher achten wir bereits bei der Maschinenkonstruktion auf perfekt aufeinander abgestimmte Komponenten und wählen unsere Zulieferer sorgfältig aus.

Hersteller der Komponenten
Achsantriebe SIEMENS
Direktes Messsystem HEIDENHAIN
Hydraulik HYDAC
Kugelrollspindeln KEMMLER
Linearführungen SCHNEEBERGER
Spindel CYTEC
Steuerung SIEMENS
Zentralschmierung SKF

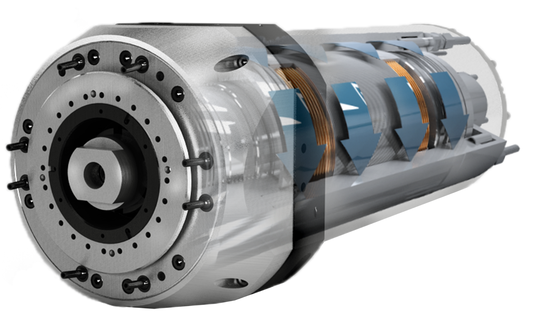

Spindel­technologie

Unsere Motorspindeln bestechen durch schnelle Hochlaufzeiten und höchste Qualität. Innovative Sensortechnik überwacht die Fräsbearbeitung permanent und sorgt für eine störungsfreie Produktion. Durch die optimierte Maschinenkonstruktion und der in die Spindel integrierten Wasserkühlung wird eine optimale Wärmeabfuhr garantiert. Neben der Standard-Hauptspindel stehen weitere Spindelvarianten als Option zu Auswahl.

Highlights Hauptspindel:

  • Integrierter Spindelmotor
  • HSK-A63 Werkzeugaufnahme
  • Automatisches Werkzeugspannsystem
  • Externe Kühlmittelzufuhr über Spritzdüsen
  • Innere Kühlmittelzufuhr (Option)
  • Hydraulisches Spannsystem
  • Fettschmierung
  • Innere Spindelkühlung mittels Fluiden
  • Hybridlager ⌀ 70 mm
  • Minimalmengenschmierung (Option)
Hauptspindel
Spindeldrehzahl 18.000 min⁻¹
Drehmoment 100 / 130 Nm (100% / 40% ED)
Leistung 21 / 27 kW (100% / 40% ED)
Zerspanleistung Stahl
Fräsen 400 cm/min
Bohren ⌀ 30 mm
Gewindeschneiden M20

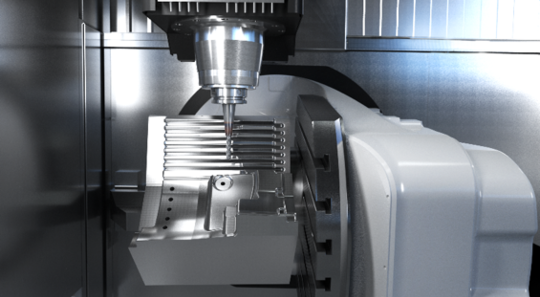

5-achs-simultan-bearbeitung

durch NC-Schwenkrundtisch

Schöpfen Sie alle Vorteile der 5-Achs-Simultanbearbeitung aus und verzichten Sie auf ständiges Umspannen Ihres komplexen Bauteils! Mit ihrem integrierten Schwenkrundtisch überzeugt die VM 500 U durch ein Höchstmaß an Flexibilität. Direkte Wegmesssysteme in B- und C-Achse sorgen für höchste Positioniergenauigkeiten. Effizienz und die Reduktion von Rüstzeiten stehen bei dieser Maschine im Vordergrund.

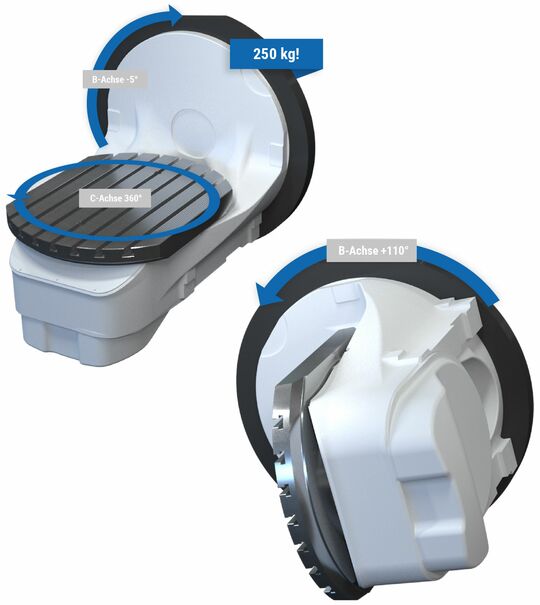

Highlights NC-Schwenkrundtisch:

  • Schwenkbereich C-Achse: 360°
  • Schwenkbereich B-Achse: -5 bis +100°
  • Aufspannfläche: ⌀ 630 x 500mm
  • Max. Beladegewicht: 250 kg
  • Direktes Wegmesssystem (Drehgeber)
  • Drehdurchführung für Hydraulik und Pneumatik
  • Hochpräzise Rollenlager in beiden Achsen

Technische Daten

Arbeitsbereich
Verfahrwege X / Y / Z 500 / 450 / 450 mm
Eilgang X / Y / Z 30 m/min
Vorschubkraft X / Y / Z 4,8 kN
CNC-Steuerung
SIEMENS 19″ Display: SINUMERIK 840D sl mit ShopMill
Schwenkrundtisch
Schwenkbereich B-/C-Achse -5° bis +110° / 360°
Eilgang B-/C-Achse 20 min⁻¹
Aufspannfläche ⌀ 630 x 500 mm
Tischbelastung, max. 250 kg
Klemmung Hydraulisch
Genauigkeiten nach VDI / DGQ 3441
Positioniergenauigkeit X / Y / Z 0,008 mm
Positioniergenauigkeit B / C 7″
Wiederholgenauigkeit X / Y / Z 0,005 mm
Wiederholgenauigkeit B / C 4″
Werkzeugmagazin
Anzahl Werkzeuge 40
Werkzeuggewicht, max. 6 kg
Werkzeuglänge, max. 300 mm
Werkzeugdurchmesser, max. 80 mm/ 130 mm (bei freien Nebenplätzen)
Span-zu-Span-Zeit (VDI 2852) 8 Sek.
Aufstelldaten
Maschinengewicht 4.440 kg
Vorsicherung, mx 50A, 400 V
Leistungsaufnahme 25 kVA – 28 kVA (bei IKZ)

Fräsen ohne Kompromisse

mit der VM 500 U Serienausstattung!

Unsere VM 500 U ist bereits in der Standardausführung mit allem ausgestattet, was Sie für einen direkten Start in die 5-achsige Zerspanung benötigen. Selbstverständlich können Sie diese noch um eine Vielzahl von Optionen erweitern.

Serienausstattung VM 500 U

  • SIEMENS 840 D sl mit ShopMill
  • 19″ Display
  • Direktes Wegmesssystem von HEIDENHAIN
  • Motorspindel von CYTEC
  • NC-Schwenkrundtisch für volle 5-Achs-Simultanbearbeitung
  • Werkzeugmagazin mit 40 Plätzen
  • Beladetür für direktes Beladen des Magazins
  • Elektronisches Handrad SIEMENS
  • Volleinhausung
  • Aktives Kühlaggregat für Schaltschrank
  • Signallampe
  • Spülpistole und Kühlmitteltank
  • Späneförderer

Optionen VM 500 U

  • Spindel 10.000 min⁻¹
  • Spindel 14.000 min⁻¹
  • Spindel 20.000 min⁻¹
  • Werkzeugmesstaster BLUM / RENISHAW / HEIDENHAIN
  • Werkstückvermessung BLUM / RENISHAW / HEIDENHAIN
  • Kinematik-Kalibrierset
  • EKZ / IKZ Kühlmittelanlagen 40 bar
  • Papierbandfilter
  • Doppelumschaltfilter
  • Rotierende Sichtscheibe
  • Ölnebelabscheider
  • Maschinendach
  • Kühlmittel-Blasluft-Umschaltung
  • Elektronisches Handrad – kabellos
  • Automatische Maschinentür
  • Freie M-Codes
  • 3D-Maschinenmodell
  • SK 40, BT 40 Werkzeugaufnahme
