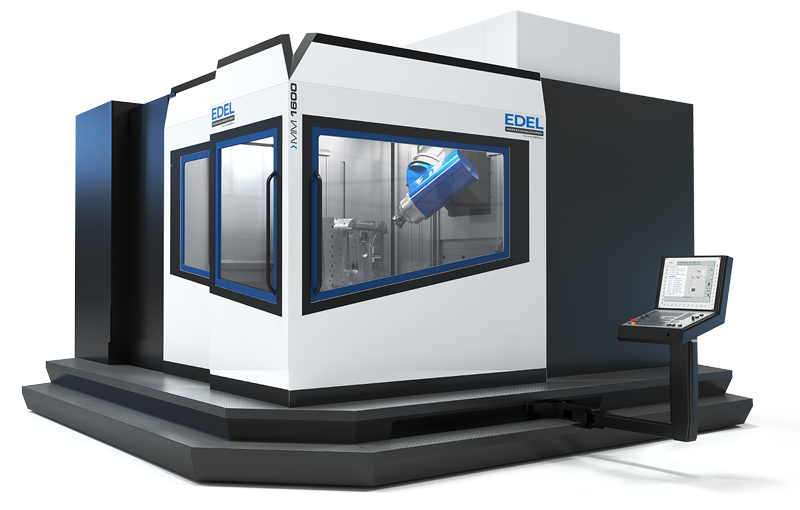

MM 1600 MT

Highlights:

  • Hochdynamische 5-Achs-Simultanbearbeitung
  • Verfahrbereich X/Y/Z: 1.620 / 1.260 / 1.050 mm
  • Fräsen und Drehen in einer Aufspannung
  • Kraftvolle Motorspindel HSK-A100 mit 525 Nm Drehmoment im Standard
  • CNC-Steuerung HEIDENHAIN TNC 640

Kernkomponenten

Die Maschinen von EDEL zeichnen sich durch ein optimales Zusammenspiel der drei Herzstücke einer Werkzeugmaschine aus. Dank einer engen Technologiepartnerschaft in der Entwicklung der Kernkomponenten Schwenkfräskopf, Spindel und Drehtisch sind wir in der Lage, unseren Kunden eine speziell auf Ihre Anfor- derungen zugeschnittene Fertigungslösung, auch über den Standard hinaus, anzubieten.

Schwenkfräskopf

  • Direktantrieb durch Torque-Motor
  • Schwenkbereich von -2° bis +182°
  • Höchste Beschleunigungswerte
  • Exzellente Positioniergenauigkeit

Frässpindel

  • Große Auswahl an Spindelvarianten
  • Beste Kraftübertragung auf das Drehwerkzeug dank Hirth-Klemmung
  • High-Torque mit bis zu 525 Nm Drehmoment (S6)
  • Innovatives Kühlkonzept

Rundtisch

  • Direktantrieb durch Torque-Motor
  • Maximale Drehzahl von 350 min-1
  • Integriertes Nullpunktspannsystem
  • Höchste Beschleunigungswerte
  • Hochgenaue Positionierbarkeit

Technische Daten

Arbeitsbereich
Verfahrbereich X / Y / Z mm 1.620 / 1.260 / 1.050
Eilgang X / Y / Z m/min 24
Beschleunigung X / Y / Z m/s² 4
Vorschubkraft N 22.700 / 28.200 / 30.300
Steuerung
HEIDENHAIN TNC 640 (optional SIEMENS 840D)
Schwenkfräskopf B-Achse
Schwenkbereich ° - 2 bis + 182
Schwenkgeschwindigkeit °/s 390
Drehmoment nominal / max.: Nm 1.825 / 3.550
Klemmmoment Nm 5.500
Positioniergenauigkeit " ± 2
Hauptspindel
Leistung S1 / S6 kW 42 / 55
Drehmoment, max. S1 / S6 Nm 400 / 525
Drehzahl, max. min-1 8.000
Werkzeugaufnahme   HSK-T100
Drehtisch
Planscheibengröße mm Ø 1.320
Tischbelastung, max. zentrisch N 40.000 / 17.500
Drehzahl, max. min-1 450
Drehmoment nominal / max.: Nm 2.580 / 4.540
Klemmmoment Nm 10.000
Positioniergenauigkeit " ± 2,5
Werkzeugmagazin
Werkzeugplätze   60
Werkzeuggewicht, max. kg 20
Werkzeuglänge, max. mm 350
Werkzeugaufnahme   HSK-T100
Aufstelldaten
Platzbedarf X / Y / Z mm 6.600 / 5.950 / 4.250
Gesamtgewicht kg 26.000
Gesamtanschlussleistung kVA 100
Netzanschluss V 3 x 400 / 50 Hz
Druckluftversorgung bar 6
