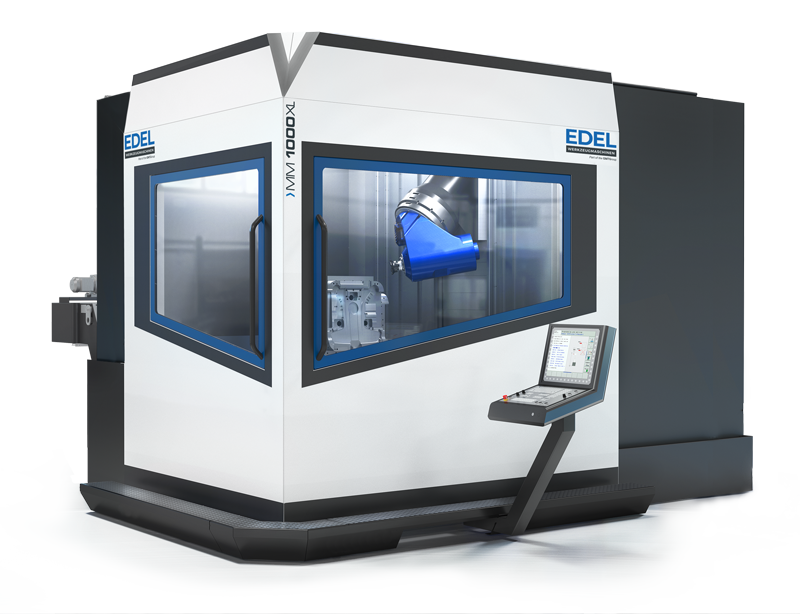

MM 1000 XL

Highlights:

  • Hochdynamische 5-Achs-Simultanbearbeitung
  • Verlängerter Y-Verfahrweg von 1.050 mm
  • Direkt angetriebener Rundtisch und Schwenkfräskopf
  • Kompakte Aufstellfläche bei großem Arbeitsraum
  • CNC-Steuerung HEIDENHAIN TNC 640
  • Werkzeugmagazin mit 52 Plätzen im Standard

Kernkomponenten

Maschinen von EDEL zeichnen sich durch ein optimales Zusammenspiel der drei Herzstücke einer Werkzeugmaschine aus. Dank einer engen Technologiepartnerschaft in der Entwicklung der Kernkomponenten Schwenkfräskopf, Spindel und Rundtisch sind wir in der Lage, unseren Kunden eine speziell auf Ihre Anforderungen zugeschnittene Fertigungslösung, auch über den Standard hinaus, anzubieten.

Schwenkfräskopf

  • Direktantrieb durch Torque-Motoren
  • Schwenkbereich von -10° bis +187°
  • Höchste Beschleunigungswerte
  • Exzellente Positioniergenauigkeit

Frässpindel

  • Große Auswahl an Spindelvarianten
  • High-Speed HSK-A63 mit bis zu 24.000 min-1
  • High-Torque HSK-A100 mit bis zu 253 Nm Drehmoment (S6)
  • Innovatives Kühlkonzept

Schwenkrundtisch

  • Direktantrieb durch Torque-Motor
  • Tischplatten individuell konfigurierbar
  • Höchste Beschleunigungswerte
  • Hochgenaue Positionierbarkeit
  • Integriertes Nullpunktspannsystem

Technische Daten

Arbeitsbereich
Verfahrbereich X / Y / Z mm 1.000 / 1.050 / 700
Eilgang X / Y / Z m/min 40 / 40 / 40
Beschleunigung X / Y / Z m/s² 4
Vorschubkraft N 8.000
Steuerung
HEIDENHAIN TNC 640 (optional SIEMENS 840D)
Schwenkfräskopf B-Achse
Schwenkbereich ° - 10 bis + 187
Schwenkgeschwindigkeit °/s 330
Drehmoment nominal / max.: Nm 900 / 1.680
Klemmmoment Nm 4.000
Positioniergenauigkeit " ±2
Hauptspindel
Leistung S1 / S6 kW 27 / 32
Drehmoment, max. S1 / S6 Nm 130 / 170
Drehzahl, max. min-1 12.000
Werkzeugaufnahme   HSK-T63
Drehtisch
Spannfläche mm Ø 900
Max. Tischbelastung zentrisch N 20.000 (Fräsen) / 10.000 (Drehen)
Drehzahl, max. min-1 800
Drehmoment nominal / max.: Nm 1.130 / 2.065
Klemmmoment Nm 4.000
Positioniergenauigkeit " ± 2,5
Werkzeugmagazin
Werkzeugplätze   52
Werkzeuggewicht max. kg 8
Werkzeuglänge max. mm 300
Werkzeugaufnahme   HSK-T63
Aufstelldaten
Platzbedarf X / Y / Z mm 5.000 / 5.800 / 3.500
Gesamtgewicht ca.: kg 15.000
Gesamtanschlussleistung kVA 70
Netzanschluss V 3 x 400
Druckluftversorgung bar 6
