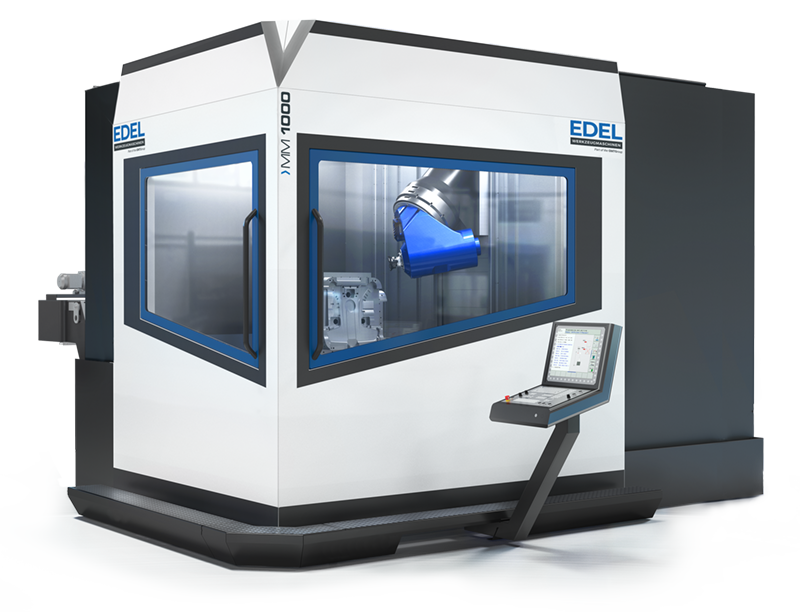

MM 1000 MT

Highlights:

  • Hochdynamische 5-Achs-Simultanbearbeitung
  • Drehtisch mit Torqueantrieben sorgt für exzellente Beschleunigungen
  • Fräsen und Drehen in einer Aufspannung dank Hirth-geklemmter Hauptspindel
  • CNC-Steuerung HEIDENHAIN TNC 640
  • Werkzeugmagazin mit 52 Plätzen

Kernkomponenten

Die Maschinen von EDEL zeichnen sich durch ein optimales Zusammenspiel der drei Herzstücke einer Werkzeugmaschine aus. Dank einer engen Technologiepartnerschaft in der Entwicklung der Kernkomponenten Schwenkfräskopf, Spindel und Drehtisch sind wir in der Lage, unseren Kunden eine speziell auf Ihre Anforderungen zugeschnittene Fertigungslösung, auch über den Standard hinaus, anzubieten.

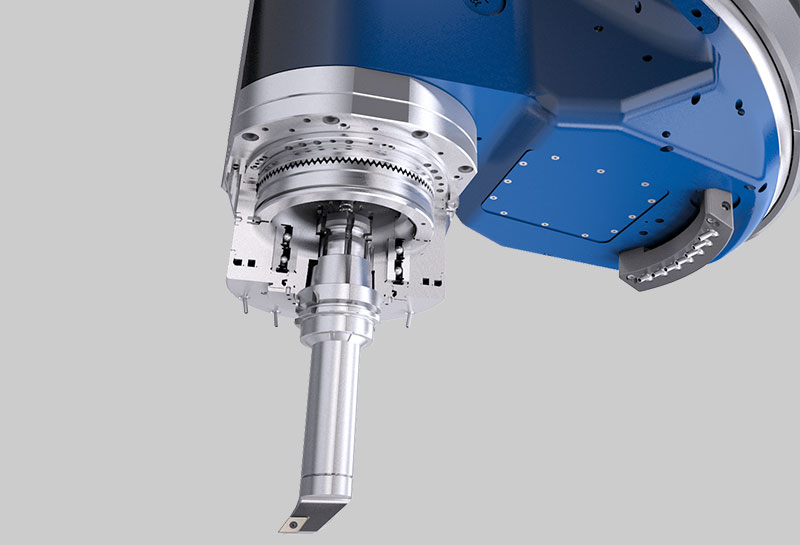

Schwenkfräskopf

  • Schwenkbereich: -10° bis +187°
  • Direktantrieb durch Torque-Motor
  • Hohe Beschleunigungen
  • Exzellente Positionierbarkeit

Frässpindel

  • Große Auswahl an Spindelvarianten für die Fräs-Dreh-Bearbeitung
  • Perfekte Kraftübertragung auf das Drehwerkzeug dank Hirth-Klemmung
  • High-Torque-Fräsen mit bis zu 253 Nm Drehmoment (S6)

Rundtisch

  • Direktantrieb durch Torque-Motor
  • Exzellente Beschleunigungswerte und hochgenaue Positionierbarkeit
  • Drehzahl von bis zu 800 min-1
  • Integriertes Nullpunktspannsystem

Technische Daten

Arbeitsbereich
Verfahrbereich X / Y / Z mm 1.000 / 800 / 700
Eilgang X / Y / Z m/min 40 / 40 / 40
Beschleunigung X / Y / Z m/s² 4
Vorschubkraft N 8.000
Steuerung
HEIDENHAIN TNC 640 (optional SIEMENS 840D)
Schwenkfräskopf B-Achse
Schwenkbereich ° - 10 bis + 187
Schwenkgeschwindigkeit °/s 330
Drehmoment nominal / max.: Nm 900 / 1.680
Klemmmoment Nm 4.000
Positioniergenauigkeit " ±2
Hauptspindel
Leistung S1 / S6 kW 27 / 32
Drehmoment, max. S1 / S6 Nm 130 / 170
Drehzahl, max. min-1 12.000
Werkzeugaufnahme   HSK-T63
Drehtisch
Spannfläche mm Ø 900
Max. Tischbelastung zentrisch N 20.000 (Fräsen) / 10.000 (Drehen)
Drehzahl, max. min-1 800
Drehmoment nominal / max.: Nm 1.130 / 2.065
Klemmmoment Nm 4.000
Positioniergenauigkeit " ± 2,5
Werkzeugmagazin
Werkzeugplätze   52
Werkzeuggewicht max. kg 8
Werkzeuglänge max. mm 300
Werkzeugaufnahme   HSK-T63
Aufstelldaten
Platzbedarf X / Y / Z mm 5.000 / 5.800 / 3.500
Gesamtgewicht ca.: kg 15.000
Gesamtanschlussleistung kVA 70
Netzanschluss V 3 x 400
Druckluftversorgung bar 6
