CYPORT

Highlights:

  • Hochdynamische 5-Achs-Simultanbearbeitung
  • Verfahrbereich bis zu X/Y/Z: 7.000 / 4.000 / 1.200 mm
  • Kraftvolle Frässpindel HSK-A63 mit 170 Nm Drehmoment im Standard
  • CNC-Steuerung HEIDENHAIN TNC 640
  • Werkzeugmagazin mit 48 Plätzen im Standard

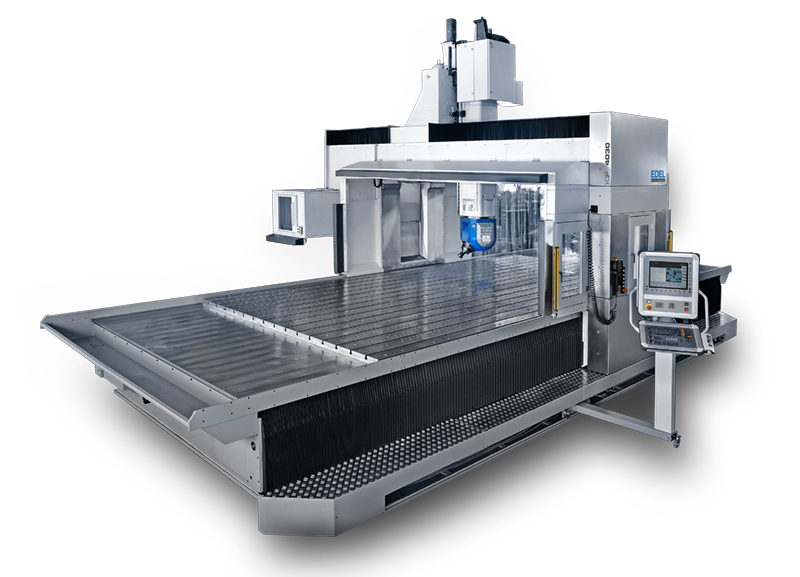

Die Portal-Bearbeitungszentren der CYPORT-Baureihe bieten durch ihren 2-Achs-Gabelfräskopf die Möglichkeit zur vollen 5-Achs-Simultanbearbeitung. Die Gantry-Bauweise sorgt für höchste Dynamik und Geschwindigkeiten. Diese großen Bearbeitungszentren bestechen durch ihr unschlagbares Verhältnis zwischen Aufstellfläche und Arbeitsraum und sind wegen ihres Kranhakenkonzeptes innerhalb kürzester Zeit installiert.

Kernkomponenten

Unsere Maschinen zeichnen sich durch ein optimales Zusammenspiel der drei Herzstücke einer Werkzeugmaschine aus. Dank einer engen Technologiepartnerschaft in der Entwicklung der Kernkomponenten Fräskopf und Spindel sind wir in der Lage, unseren Kunden eine speziell auf Ihre Anforderungen zugeschnittene Fertigungslösung, auch über den Standard hinaus, anzubieten.

Gabelfräskopf

  • Direktantrieb durch Torque-Motoren
  • Schwenkbereich A-Achse: ± 110°
  • Schwenkbereich C-Achse: ± 360°
  • Höchste Beschleunigungswerte
  • Exzellente Positioniergenauigkeit

Frässpindel

  • Große Auswahl an Spindelvarianten
  • High-Speed HSK-A63 mit bis zu 24.000 U/min
  • High-Torque HSK-A100 mit bis zu 300 Nm Drehmoment (S6)
  • Innovatives Kühlkonzept

Technische Daten

Arbeitsbereich
Verfahrbereich Achse X: mm 2.000 bis 7.000
Verfahrbereich Achse Y: mm 1.800 bis 3.000
Verfahrbereich Achse Z: mm 1.000 bis 1.200
Eilgang X / Y / Z m/min 30 / 30 / 25
Beschleunigung X / Y / Z m/s² 3
Vorschubkraft N 10.000
Portaldurchlass
Breite Y: mm 1.776 bis 3.276
Höhe Z: mm Standard Portal: 1.205 / Erweitertes Portal 1.405
Steuerung
HEIDENHAIN TNC 640 (SIEMENS 840D)
2-Achs-Fräskopf A-/C-Achse
Schwenkbereich ° ± 110 / ± 360
Schwenkgeschwindigkeit °/s 360 / 360
Drehmoment nominal / max. Nm A:710 / 1.340; C: 780 / 1.530
Klemmmoment Nm 4.000 / 4.000
Positioniergenauigkeit " ±2 / ±2
Hauptspindel
Leistung S1 / S6 kW 34 / 43
Drehmoment S1 / S6 Nm 170 / 220
Drehzahl, max. min-1 12.000
Werkzeugaufnahme   HSK-A63 / A100
Werkzeugmagazin
Werkzeugplätze   48 / weitere Optionen
Werkzeuggewicht, max. kg 8 (HSK-A63) / 15 (HSK-A100)
Werkzeuglänge, max. mm 300
Werkzeugaufnahme   Ø 105/130 / HSK-A63 - Ø 125/175 / HSK-A100
Aufstelldaten
Platzbedarf X / Y / Z mm 4.950 - 10.800 / 3.400 - 7.700 / 5.020 - 5.650
Gesamtgewicht kg 23.000 bis 46.000
Gesamtanschlussleistung kVA 55
Netzanschluss V 3 x 400 / 50 Hz
Druckluftversorgung bar 6
