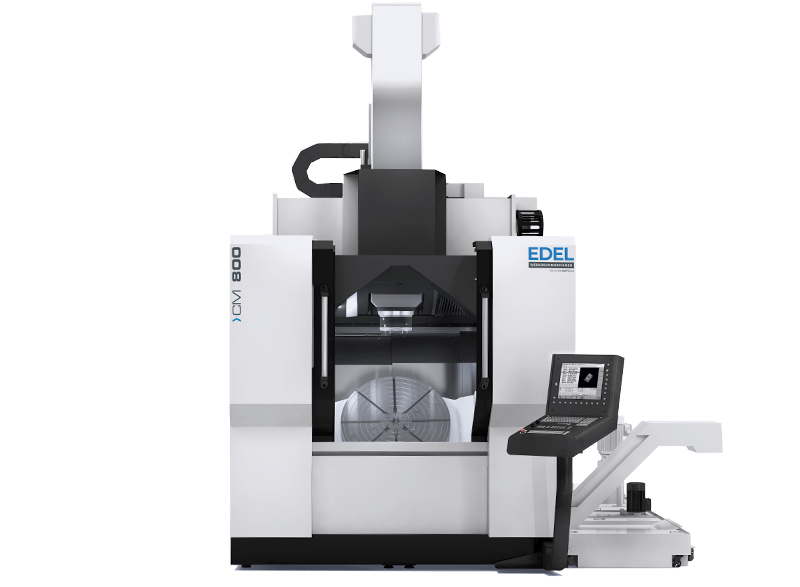

CM 800 MT

Highlights:

  • 5-Achs-Simultanbearbeitung dank hochdynamischem Schwenkdrehtisch mit 800mm Durchmesser
  • Fräsen und Drehen mti bis zu 1.000 min-1 in einer Aufspannung
  • Massiver Maschinenaufbau in Gantry-Bauweise
  • CNC-Steuerung HEIDENHAIN TNC 640
  • großes Werkzeugmagazin mit 120 Plätzen

Kernkomponenten

Die Maschinen von EDEL zeichnen sich durch ein optimales Zusammenspiel der drei Herzstücke einer Werkzeugmaschine aus. Dank einer engen Technologiepartnerschaft in der Entwicklung der Kernkomponenten Schwenkfräskopf, Spindel und Drehtisch sind wir in der Lage, unseren Kunden eine speziell auf Ihre Anfor- derungen zugeschnittene Fertigungslösung, auch über den Standard hinaus, anzubieten.

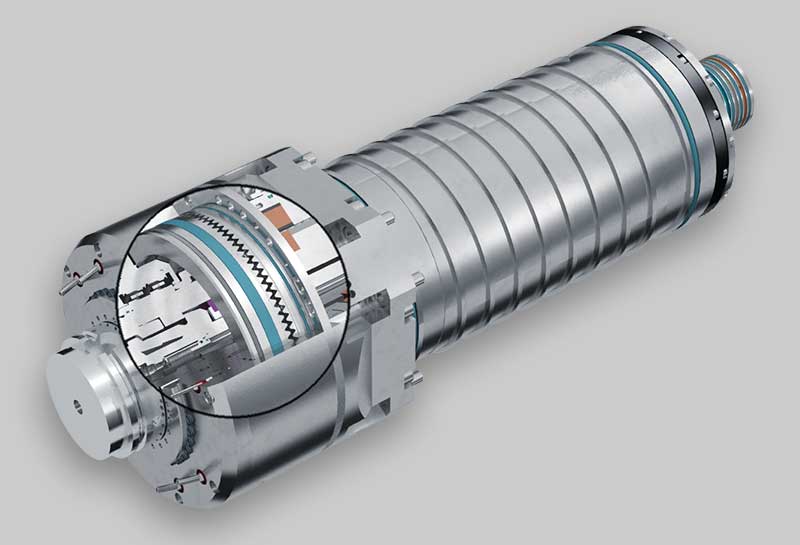

Frässpindel

  • Große Auswahl an Spindelvarianten
  • Optimale Kraftübertragung auf das Drehwerkzeug dank Hirth-Klemmung
  • High-Speed mit bis zu 24.000 U/min
  • High-Torque mit bis zu 253 Nm Drehmoment (S6)

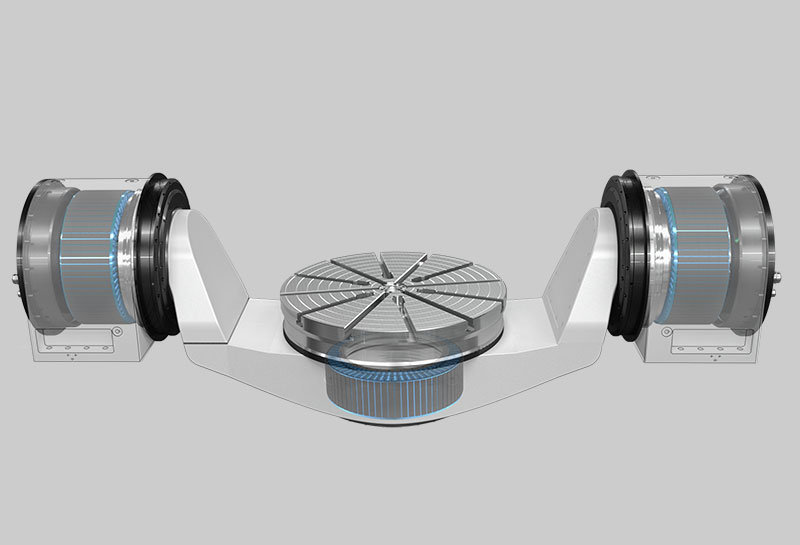

Rundtisch

  • Verschleißfreier Direktantrieb mit Torquemotor
  • Maximale Drehzahl von 1.000 min-1
  • Großer Schwenkbereich von +/- 135°
  • Exzellente Beschleunigungswerte
  • Hochgenaue Positionierbarkeit

Technische Daten

Arbeitsbereich
Verfahrbereich X / Y / Z mm 800 / 900 / 620
Vorschubsgeschwindigkeit X / Y / Z m/min 50
Vorschubkraft, max. N 10.000
Steuerung
HEIDENHAIN TNC 640 (optional SIEMENS 840D)
Hauptspindel
Leistung S1 / S6 kW 27 / 32
Drehmoment, max. S1 / S6 Nm 130 / 170
Drehzahl, max. min-1 12.000
Werkzeugaufnahme   HSK-T63
Drehtisch
Aufspannfläche mm Ø 800
Störkreis-Ø (Drehen) mm 1.000
Drehzahl, max. A-Achse   25
Drehmoment A-Achse Nm 5.000
Drehmoment C-Achse Nm 1.100
Klemmmoment A-/C-Achse Nm 10.000 / 4.000
Schwenkbereich A-Achse " ± 135
Positioniergenauigkeit " ± 5
Werkzeugmagazin
Werkzeugplätze   120
Werkzeuggewicht, max. kg 8
Werkzeuglänge, max. mm 300
Werkzeug-Ø max. bei Vollbestückung mm 75
Werkzeug-Ø max. bei freien Nachbarplätzen mm 130
Aufstelldaten
Aufstellfläche X / Y mm 3.300 / 6.100
Maschinenhöhe Z mm 3.950
Gesamtgewicht kg 25.000
