Die Maschinen von EDEL zeichnen sich durch ein optimales Zusammenspiel der drei Herzstücke einer Werkzeugmaschine aus. Dank einer engen Technologiepartnerschaft in der Entwicklung der Kernkomponenten Schwenkfräskopf, Spindel und Drehtisch sind wir in der Lage, unseren Kunden eine speziell auf Ihre Anfor- derungen zugeschnittene Fertigungslösung, auch über den Standard hinaus, anzubieten.
| Arbeitsbereich | ||
|---|---|---|
| Verfahrbereich X / Y / Z | mm | 800 / 610 / 510 |
| Eilgang X / Y / Z | m/min | 36 |
| Beschleunigung X / Y / Z | m/s² | 8 |
| Steuerung | ||
| HEIDENHAIN TNC 640 (optional SIEMENS 840D) | ||
| Hauptspindel | ||
| Leistung S1 / S6 | kW | 27 / 32 |
| Drehmoment S1 / S6 | Nm | 130 / 170 |
| Drehzahl, max. | min-1 | 12.000 |
| Werkzeugaufnahme | HSK-T63 | |
| Drehtisch | ||

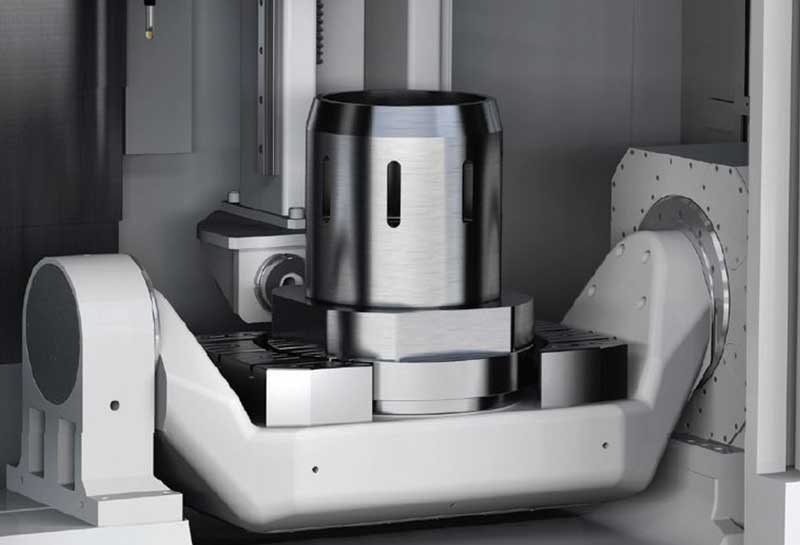

| Aufspannfläche | mm | 600 x 365 x Ø 400 |
| Drehzahl max. A-Achse | min-1 | 50 |
| Drehmoment A-Achse | Nm | 2.100 |
| Klemmmoment A- /C-Achse | Nm | 2.000 / 780 |
| Schwenkbereich A-Achse | ° | -42 bis +120 |
| Positioniergenauigkeit | " | ± 5 |
| Werkzeugmagazin | ||
| Werkzeugplätze | 40 | |
| Werkzeuggewicht, max. | kg | 8 |
| Werkzeuglänge, max. | mm | 300 |
| Werkzeug-Ø max. bei Vollbestückung | mm | 74 |
| Werkzeug-Ø max. bei freien Nachbarplätzen | mm | 150 |
| Aufstelldaten | ||
| Aufstellfläche X / Y | mm | 3.150 / 2.250 |
| Maschinenhöhe Z | mm | 3.880 / 2.234 |
| Gesamtgewicht | kg | 7.800 |
